8 m zábrana proti hluku pro indonéskou elektrárnu

8 m Hluková bariéra pro indonéskou elektrárnu

V tomto projektu v Indonésii byla instalována 8 m vysoká hluková bariéra pro elektrárnu za účelem ochrany okolní oblasti před hlukem generujících jednotek. Společnost JINBIAO dodala panely protinoiseových bariér panely hlukové bariéry, sloupy a závěsy pro linii bariéry. Tato studie případu popisuje podmínky na stavbě, konstrukci hluková bariéra pro elektrárnu hlukové bariéry pro elektrárnu a způsob jejího montáže za provozu elektrárny.

Přehled projektu

Pozadí projektu

Závod se nachází v tropické oblasti, kde jsou výrobní jednotky uspořádány do řad kontejnerových krytů. Každá jednotka neustále vyvolává hluk motorů, chladicích ventilátorů a výfukových systémů. Protože zařízení je relativně blízko hranici pozemku, mohou se hladiny zvukového tlaku u plotové hranice zvýšit natolik, že ovlivní okolní prostředí. Závod proto vyžadoval hluková bariéra pro elektrárnu bariéru, kterou by bylo možné postavit v těsné blízkosti provozovaného zařízení, jejíž výška by činila 8 m a která by zůstala v provozu po mnoho let v horkém a vlhkém podnebí.

Požadavky a omezení na stavbě

Výška. Výrobní jednotky a výfukové komíny jsou vysoké, takže nízká zeď by ponechala přímou viditelnost mezi zdrojem hluku a přijímací oblastí. Výška bariéry 8 m byla stanovena za účelem přerušení zvukové dráhy nad zařízením.

Omezený prostor. Trh hluková bariéra pro elektrárnu prochází úzkou pracovní chodbou vedle jednotek, kde byly již nainstalovány kabelové žlaby, potrubí a osvětlovací stožáry. Velikosti panelů a vzdálenosti mezi sloupy byly nastaveny tak, aby byla zajištěna jak instalace, tak budoucí údržba.

Větrná zátěž. Bariéra této výšky se chová jako velká deska vůči větru, proto vyžadovaly sloupy tužší opěrný systém než běžný plot, včetně šikmých tažných prvků ukotvených v betonových základech.

Klima. V této oblasti jsou běžné vysoká vlhkost, silné deště a intenzivní sluneční záření, proto všechny ocelové součásti vyžadovaly systém protikorozní ochrany vhodný pro dlouhodobý provoz venku.

Nepřetržitý provoz. Jednotky nemohly být kvůli pracím odstaveny, proto musela instalace probíhat postupně po částech vedle provozovaného zařízení.

Řešení dodané společností JINBIAO

Společnost JINBIAO dodala hluková bariéra pro elektrárnu systém pro tento projekt, který zahrnoval panely, ocelové sloupy, šikmé závěsy a spojovací prvky.

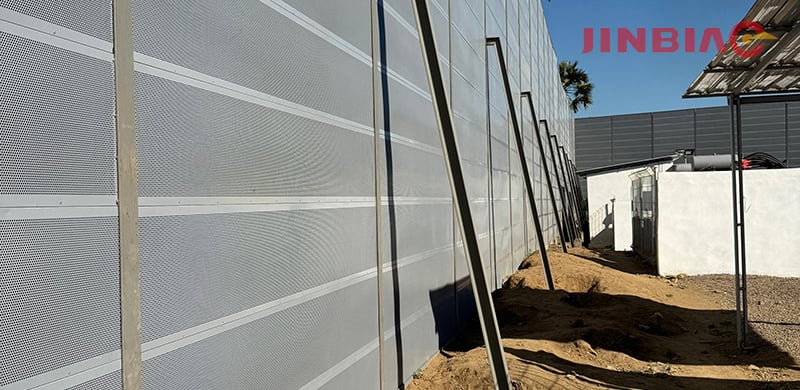

Perforované hliníkové panely pro pohlcování zvuku. Hlavní část překážky je tvořena perforovanými hliníkovými panely se zvukově izolačním výplní. Perforovaný povrch umožňuje zvukové energii proniknout do panelu, kde je pohlcena místo toho, aby se odrazila zpět do prostoru. Toto pohlcující chování je užitečné na elektrárnách, kde je zařízení umístěno mezi rovnoběžnými stěnami a odražený zvuk by jinak mohl vytvářet rezonanční jevy. panely protinoiseových bariér jsou uspořádány v horizontálních modulech, které tvoří nepřerušenou stěnu mezi sloupy.

Galvanizované ocelové sloupy a šikmé závěsy. Trh panely protinoiseových bariér jsou podepřeny galvanizovanými ocelovými sloupy osazenými na betonových základech. Protože je zeď vysoká 8 m, je každý sloup podporován šikmým závěsem, který převádí zatížení větrem dolů na samostatný základ. Toto uspořádání udržuje hluková bariéra pro elektrárnu stabilní a zároveň omezuje rozměr průřezu sloupu.

Zdivový základní zeď. Základová zdivová stěna z bloků běží podél spodní části překážky. Zvedá kovové panely nad úroveň terénu, chrání dolní panely před podzemní vodou a před náhodným nárazem v servisní chodbě a zajišťuje čistou linku u základny stěny.

Ochranu proti korozi. Ocelové díly jsou žárově pozinkované s povrchovým povlakem na viditelných plochách. Kotevní prvky a konzoly jsou dodávány z pozinkované nebo nerezové oceli a řezné hrany jsou během výroby ošetřeny, což zajišťuje dlouhou životnost v prostředí vlhkého tropického podnebí.

Konstrukční detaily ve výšce 8 m

Výška mění konstrukci překážky hluková bariéra pro elektrárnu více než jakýkoli jiný rozměr. Ve výšce 8 m vyvolává větrní tlak na čelní ploše překážky významný ohybový moment u základny každého sloupu. K jeho omezení byly použity dvě opatření: diagonální tažné prvky popsané výše a rozestup sloupů, který udržuje zatížení přenášené každým základem v prakticky zvládnutelných rozměrech. Připojení panelů ke sloupům bylo navrženo tak, aby panely byly pevně uchyceny, ale přesto bylo možné je v případě potřeby jednotlivě vyměnit.

Bariéra byla také koordinována se stávajícími službami na místě. V místech, kde se sloupky osvětlení, kabelové žlaby a potrubí kříží trasu bariéry, bylo uspořádání panelů upraveno tak, aby tyto prvky procházely bez nutnosti řezat nosné členy. Odtok u základny byl ponechán volný, aby se dešťová voda nesbírala u panelů.

Montáž na provozním závodě

Protože závod během prací zůstal v provozu, hluková bariéra pro elektrárnu byla montáž provedena postupně, nikoli jako jediná operace. Nejprve byly dokončeny základy a zděná základní zeď v každé části. Poté byly umístěny a upevněny sloupy a šikmé kotvy, následované zvednutím a upevněním panelů. Práce od jedné dokončené části k další zajistily po celou dobu jasně definovanou přístupovou cestu podél koridoru zařízení.

Dodávky byly naplánovány dávkově v souladu s pořadím montáže, čímž se omezil objem materiálu skladovaného na místě, kde je prostor velmi omezený.

Výsledky

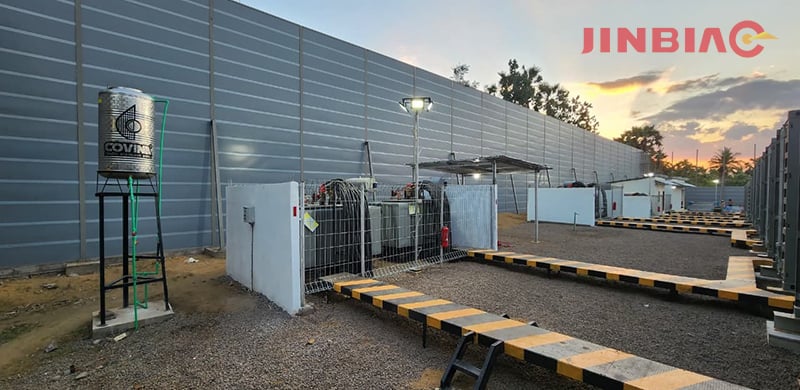

Dokončený hluková bariéra pro elektrárnu tvoří souvislou 8 m vysokou stěnu podél koridoru zařízení. Hluk na hranici areálu byl snížen oproti stavu před instalací a pohltivé panely pomáhají omezit hromadění odraženého zvuku uvnitř elektrárny. Přístup ke generujícím jednotkám je zachován, bariéra sleduje stávající rozvržení areálu a pozinkovaný a nátěrový povrch odpovídá místnímu podnebí.

Pro elektrárny se srovnatelnými podmínkami – vysokým zařízením, hranicí areálu blízko zdroje hluku a vlhkým podnebím – nabízí tento typ bariéry praktický způsob, jak spojit akustický výkon, odolnost a přístup pro údržbu.

Často kladené otázky

Proč potřebuje elektrárna 8 m vysokou zvukovou bariéru?

Výška bariéry je obvykle určena geometrií místa. Pokud jsou generující jednotky a výfukové komíny vysoké nebo pokud se zdroj hluku nachází blízko hranice, nízká zeď nebrání přímému šíření zvuku nad ni. Zvýšením bariéry na 8 m se zachytí větší část tohoto šíření. Požadovaná výška je potvrzena akustickým posouzením místa.

Které panely protihlukových bariér se používají pro omezení hluku elektráren?

Projekty elektráren často využívají perforované kovové pohltivé panely z hliníku nebo pozinkované oceli s akustickým plnivem za perforovaným povrchem. Pohltivé panely jsou často upřednostňovány v případech, kdy je zařízení umístěno mezi dvěma rovnoběžnými řadami bariér, protože snižují odraženou energii místo toho, aby ji vracely zpět do elektrárny. Průhledné panely lze přidat tam, kde je nutné zachovat denní světlo nebo rozhled.

Jak je 8 m vysoká protihluková bariéra stabilizována proti větru?

Vysoké zábrany využívají několika opatření současně: ocelové sloupy na betonových základech, šikmé kotvy přenášející větrnou zátěž na samostatné kotvící body, vzdálenost mezi sloupy přizpůsobenou vypočtenému větrnému tlaku a upevnění panelů, která pevně drží každý panel ke sloupu. Správná kombinace závisí na místní rychlosti větru, výšce zábrany a podmínkách terénu.

Jak jsou zvukové zábrany chráněny ve vlhkém tropickém podnebí?

Ocelové součásti jsou žárově pozinkovány a lze je dále chránit práškovým nebo PVC povlakem. Upevňovací prvky a konzoly jsou dodávány z pozinkované nebo nerezové oceli a řezné hrany jsou během výroby ošetřeny za účelem omezení počáteční koroze. Zdivo základní stěny udržuje panely nad hladinou stojaté vody. Pravidelná kontrola povlaku a okamžité obnovení poškozených míst pomáhají prodloužit životnost.

Lze zvukovou zábranu pro elektrárnu nainstalovat za provozu elektrárny?

Ano, ve většině případů. Bariéra je instalována po úsecích podle dostupné přístupové trasy podél koridoru zařízení a dodávky jsou přizpůsobeny postupu instalace. Základy, základová zeď, sloupy a panely jsou dokončovány postupně, čímž je umožněno provoz elektrárny během celého průběhu prací.
